Equipo necesario para el mantenimiento de los transformadores
>
|
| Lugar de origen | China |
| Nombre de la marca | REXON |
| Certificación | CE, ISO, SGS, CCC |
| Número de modelo | GD-2290Y/300 y sus derivados |
Aplicación

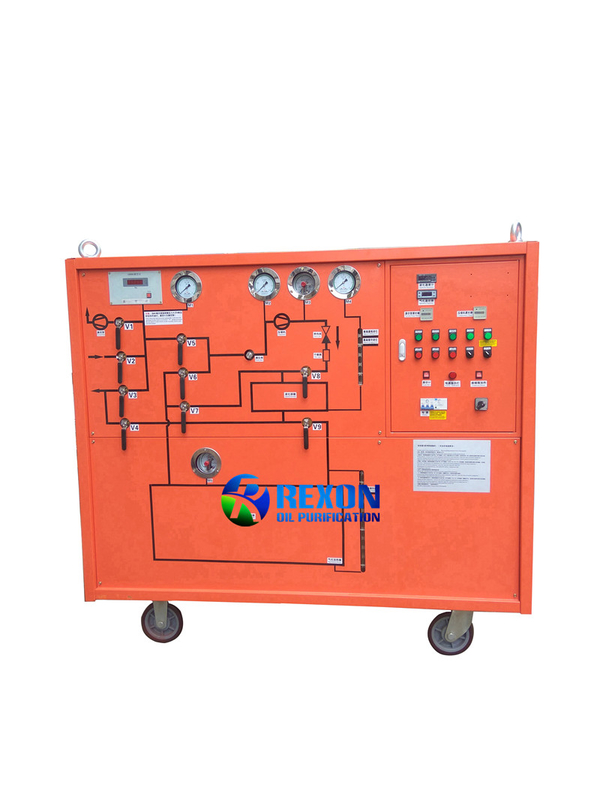

El dispositivo de recuperación y recarga de gas SF6 es un equipo esencial para la recuperación y tratamiento de gas SF6 en la fabricación, instalación y mantenimiento de aparatos eléctricos SF6.Este dispositivo de recuperación y reabastecimiento de gas SF6 ha sido desarrollado por nuestra empresa de acuerdo con la norma JB/DQ2588-90 del Ministerio de Industria Electro-Machano y DL/T 662-2009
Características
1.Con la adopción en el diseño de la teoría internacional avanzada de refrigeración licuada, se reduce la presión de trabajo en el sistema, al tiempo que se mejora la eficacia real de la recuperación. 2.Con un filtro de tipo seco auto-regenerante, el contenido de agua después de la recuperación primaria es inferior a 40 ppm en volumen.
3Es capaz de llenar el gas SF6 licuado en el cilindro de acero.
4El funcionamiento es simple y claro, ya que el diagrama de flujo se dibuja en la placa frontal.
5La fuente de alimentación de 3 fases en el sistema eléctrico es autoafirmado y ajustado.
6.Todo el dispositivo debe ser refrigerado por aire y móvil, por lo que se puede operar en cualquier sitio de falta de agua.
Parámetros técnicos
| El tipo |
Refrigerante líquido, Tipo de aire refrigerado, móvil |
|||
| Temperatura ambiente | -10°C ∼40°C | |||
| Recuperación | Presión inicial (MPa) | 0.8 | ||
| Presión final (MPa) | ≤ 0053 | |||
| Tiempo requerido para 1m3(h/m)3) | ≤ 04 | |||
| Recarga | Presión inicial (Pa) | ≤133 | ||
| Presión final (MPa) | 0.7 | |||
| Tiempo requerido para 1m3(h/m)3) | ≤ 02 | |||
| Tiempos de evacuación desde 0,1 MPa113 Pa (h/m)3) | ≤ 025 | |||
| Grado limitado de vacío ((Pa) | ≤ 10 años | |||
| Preservación del vacío (Pa/24 horas) | ≤ 400 | |||
| Tasa de fuga anual | ≤ 0,5% | |||
|
La pureza de lo recuperado Gas SF6 |
Contenido de agua ((PPM/V) | ≤ 40 años | ||
| Aceite (PPM/W) | ≤ 10 años | |||
|
Almacenamiento El tanque |
Modo de almacenamiento | Estado líquido | ||
| Presión (MPa) | 3.9 | |||
| Volumen (L) | 300 | |||
| Cantidad líquida almacenada (en kg) | 300 | |||
| Modo de licuefacción | Refrigerante Liquefacción | |||
| Modo de vaporización | Calentamiento eléctrico | |||
| Tipo de filtro de tipo seco Regeneración | Calentamiento por vacío | |||
| Fuente de alimentación | 380 V, 50 Hz | |||
| Consumo total de energía (kW) | ≤ 12 años | |||
| Nivel de ruido dB (A) | ≤ 75 años | |||
| Dimensión exterior ((mm) | 1970 × 1100 × 1630 | |||
| Peso del dispositivo (en kg) | ≤ 1000 | |||
