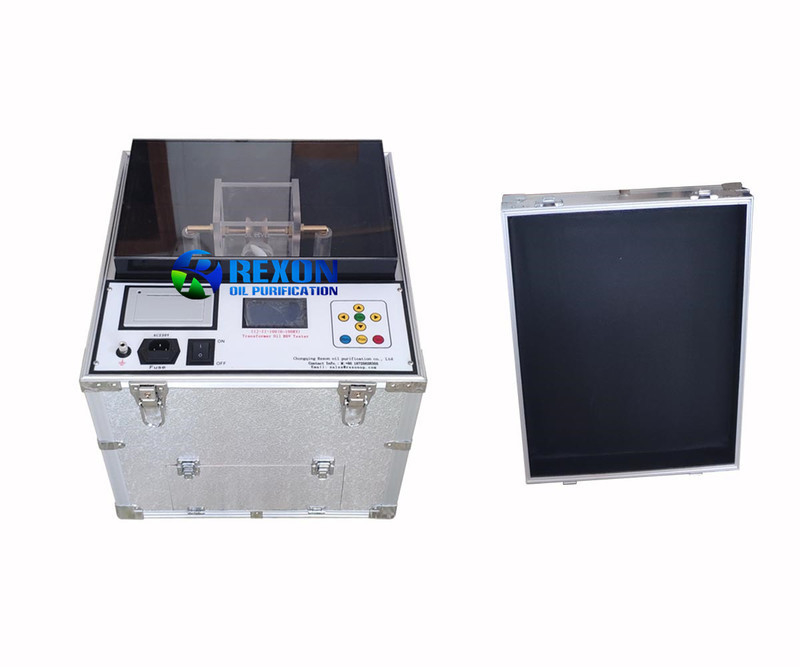

Prueba BDV de aceite aislante automático portátil Serie IIJ-II

Aplicación

El probador de aceite portátil y totalmente automático de la serie IIJ-II se aplica para probar la resistencia dieléctrica del aceite aislante, de 0 a 60KV, 80KV y 100KV.Está diseñado de acuerdo con los requisitos del método de ensayo IEC 156 de resistencia media del aceite de aislamiento., que a través de la programación adecuada, tiene funciones de aumento automático, descenso, agitación, visualización e impresión.la interrupción HV funcionará en 10 segundos para permitir un aislamiento automático del sistema de control parcialmenteEl diseño portátil es más adecuado para el uso del proyecto en el sitio y conveniente de transportar, también puede mantener el probador limpio y seguro.

Parámetros técnicos

1Fuente de alimentación: 220 V CA, 50 Hz

2. Voltado de salida: 0-100KV CA

3- Capacidad: 2.0KVA

4Velocidad de aumento de la tensión de ensayo: aproximadamente 2 KVA/S

5Velocidad de ensayo de presión: 3%

6. Sensibilidad de descomposición: < 2KV

7- Distorsión de la forma de onda: ≤ 3%

8Tiempo de ruptura: ≤ 10 ms

9- Ambiente de trabajo: temperatura: 0 a 40°C,

humedad:< 85% (humedad relativa)

10Ambiente de almacenamiento: temperatura: -20 a 60 °C, humedad:< 75% (humedad relativa)

11. Altitud de trabajo: < 1500 metros. (Si más de 1500m, se puede personalizar)

12Celular de ensayo: vidrio, de 300 a 500 ml de volumen, con cubierta protectora y agitador.

13. Electrodos: acero inoxidable esférico de 36 mm de diámetro/hemisférico de 25 mm de radio, con un hueco de 2,5 mm según la IEC-156.

14Tiempo de espera inicial de la muestra de aceite: 180 segundos

Tiempo de espera intermedio de la muestra de aceite: 60 segundos

Tiempo de ensayo de la muestra de aceite: 60 segundos

Número de ensayos consecutivos: 6

15. Dimensión y peso

Antes de su embalaje: 475 × 485 × 485 mm

Peso neto: 45 KGS

Después del embalaje: 490 × 495 × 495 mm

Peso bruto: 50 KGS
